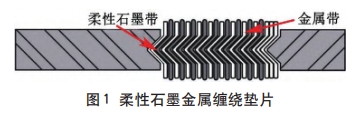

在應用金屬纏繞式墊片的時候，一般需要通過纏繞的方式將金屬、非金屬纏繞帶采取交替纏繞方式， 在密封面上搭配使用金屬內環、金屬外環，可以順利組成復合墊片。金屬纏繞式墊片中的填充帶主要以柔性石墨材料為主，又可以被稱之為柔性金屬纏繞墊片，應用優勢在于比較柔軟、密封性比較強，回彈能力比較強，密封效果比較好、吸收壓力比較大，屬于金屬纏繞片中使用頻率比較高的墊片。柔性石墨金屬纏繞墊片如圖 1 所示。

　　一些科研人員對石墨纏繞墊片開展了大量的研究，研究側重點主要聚焦在墊片密封性能、工藝參數及結構的改進。密封墊片的主要性能包括力學性能(壓縮性能、回彈性能、應力松弛性能) 和密封性能。陳慶等[6-8] 在研究流體莫風技術以及 V 形結構纏繞墊片時，應該先創建好力學模型，在完善好力學分析工作以后，應當使用優化試驗方式，重點研究 W 形柔性石墨墊片的密封效果，尋找出會對墊片密封性能產生直接影響的因素。顧伯勤等[9] 試驗分析了柔性石墨填充纏繞式墊片具備的壓縮回彈能力、蠕變能力、密封能力，借助回歸分析方式可以順利獲得墊片高溫性能表達式。陳冉等[10] 試驗分析各種墊片在不同溫度下石墨纏繞墊具備的壓縮回彈能力。王修慧等[11] 將石墨不銹鋼金屬纏繞墊片視為主要研究對象，綜合運用試驗以及數值模擬方式，重點分析墊片的壓縮性能、回彈能力，使用墊片外緣位置zui小壓應力作為主要指標，用來研究螺栓法蘭的密封效果。

　　參考文獻：

　　[6] 陳慶，趙明炬. V 形結構金屬石墨纏繞墊片的性能優化研究[J]. 潤滑與密封，2006 (11)：136-138.

　　[7] 陳慶，由立臣，趙明炬，等. V 形、W 形不銹鋼柔性石墨纏繞墊片的結構研究[J]. 化工機械，2003，30(1)：10-12,16.

　　[8] 陳慶，蔡育國. W 形結構纏繞墊片壓縮-回彈性能的研究[J]. 潤滑與密封，2007，32(4)：145-146，149.

　　[9] 顧伯勤，陳曄. 高溫螺栓法蘭連接的緊密性評價方法[J]. 潤滑與密封，2006 (6)：39-41，44.

　　[10] 陳冉，章蘭珠，韓文翔，等. 柔性石墨金屬纏繞墊片性能研究[C]//中國機械工程學會壓力容器分會. 第十屆全國壓力容器學術會議論文集. 安徽：壓力容器先進技術—第十屆全國壓力容器學術會，2021.

　　[11] 王修慧，李慧芳，錢才富. 金屬纏繞墊片結構參數對壓縮-回彈性能的影響[J]. 計算機輔助工程，2021， 30(3)：55-60，72.

　　以上內容摘自網絡，如侵刪!
