膨體聚四氟乙烯接口密封帶的材質為膨體聚四氟乙烯，具有優異的耐腐蝕性、自潤滑性,良好的柔韌性、耐高低溫性的特點。密封帶涂有背膠，方便使用。膨體聚四氟乙烯密封帶的顏色為白色，清潔干凈，不會因脫落而污染介質;能充分地填充不規則密封面，可減低密封面的加工精度，并使一些因密封面銹蝕、沖刷、磨損的配件和設備起死回生。本文主要對比了三種膨體聚四氟乙烯接接口密封帶的性能。

　　1.蠕變(高溫螺栓載荷損失)和時效機械完整性

　　采用美國麻省理工學院(MIT)提出的失效拉伸松弛篩選試驗(ATRS)，由設在加拿大蒙特利爾的密封性測驗和研究實驗室(TTRL)進行測驗，進過4天測試得出。

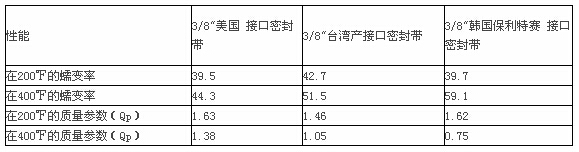

　　三種接口密封帶蠕變率及質量參數表

　　注：200℉=93.3℃ 400℉=204.2℃

　　由于時效松弛篩選試驗(ATRS)規定要求用三層材料，故蠕變率主要用于對比。在實際的法蘭中只是用單層材料，則蠕變率或者螺栓載荷損失比表中列出值小。

　　質量參數(Qp：Quality parametes)是對一種密封材料在高溫時效后所保持的機械性能。如果在某個溫度下該材料的質量參數(Qp)大于0.5，則一般認為該材料在此溫度下適合長期工作。

　　2、室溫密封性和墊片的緊密程度

　　采用美國壓力容器研究委員會(PVRC)所提出的室溫密封性/壓潰性(ROTT/CRUSH)測試，在應力循環下進行氦氣(400磅/平方英尺和800磅/平方英尺)測試。

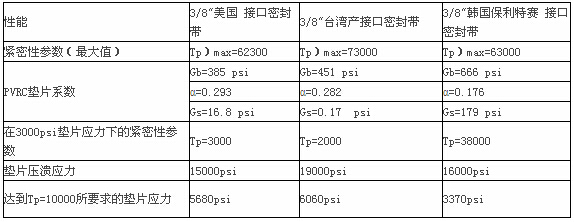

　　三種接口密封帶室溫密封性和墊片的緊密程度測試表

　　注：1磅/平方英尺(psig)=6899.4Pa(帕) 1Kg/cm²=14psi

　　所有的膨體聚四氟乙烯接口密封帶都顯示了相當高的緊密程度。

　　所有的膨體聚四氟乙烯接口密封帶都只有極低的預緊應力(Gb值)

　　保利特賽接口密封帶在較低的墊片應力下產生很高的緊密程度有其獨到之處。墊片系數α低表明在3000psi應力下，保利特賽接口密封帶的緊密程度明顯要高。保利特賽接口密封帶在墊片緊密性參數Tp=10000下的墊片應力要比其它品種低40%。

　　3、法蘭的吹出試驗

　　采用密封性測試和研究實驗室(TTRL)提出的熱吹出測試方法2(HOBT2)，在美國標準直管螺紋3x150可拆卸法蘭上測試。

　　三種接口密封帶法蘭的吹出試驗測試表

　　注：610℉=321.1℃，627℉=330.6℃，700℉=371.1℃，1磅/平方英尺(psig)=6899.4Pa(帕)

　　保利特賽接口密封帶展示了不同尋常的耐高溫吹出的性能。

　　注：國內產品目前無此上述測試數據。

更多密封帶的信息歡迎訪問碟簧網站：奧賽羅密封，咨詢電話：0311-87316999 奧賽羅密封誠招代理商
