關鍵詞：真空洗漿機;密封帶;結構;使用效果

　　國內傳統的真空洗漿機洗鼓與水腿之間通過分配頭來連接，在使用過程中經常會發生漏氣現象，而且維修也不方便。江蘇某紙業公司于1996年引進美國IMPCO公司的 50m2CORU-DEK四型真空洗漿機，不僅能改善漿的洗滌效果，提高黑液提取率，減少流失，而且在真空系統中使用了新的部件——密封帶。密封帶不僅更換和維修方便，而且密封性能也相當好。在不采用強制真空的情況下，能達到比較高的真空度，洗漿質量也能得到保證。

　　1　密封帶的結構

　　1.1　密封帶的結構

　　CORU-DEK洗漿機的密封帶為雙層或多層結構，外層為不銹鋼帶，內層為帆布或化纖等編織帶。內層與外層之間用高強度粘合劑連接。

　　1.1.1　外層不銹鋼帶長5.1m，寬6.1cm，厚1 mm，兩端有雙環形接頭，接頭之間用彈簧拉緊。

　　1.1.2　內層帶長5.2m，寬6.5cm，厚8 ～1 0 mm ，兩端做成舌套式( 即一端凸出，一端凹進)接頭，使帶形成一個環形的圈，把洗鼓與水腿之間連接并密封起來。

　　1.1.3　整個密封帶用兩個螺栓固定在洗漿機槽體的封口圈上。洗漿機運行時，整個密封帶靜止不動。

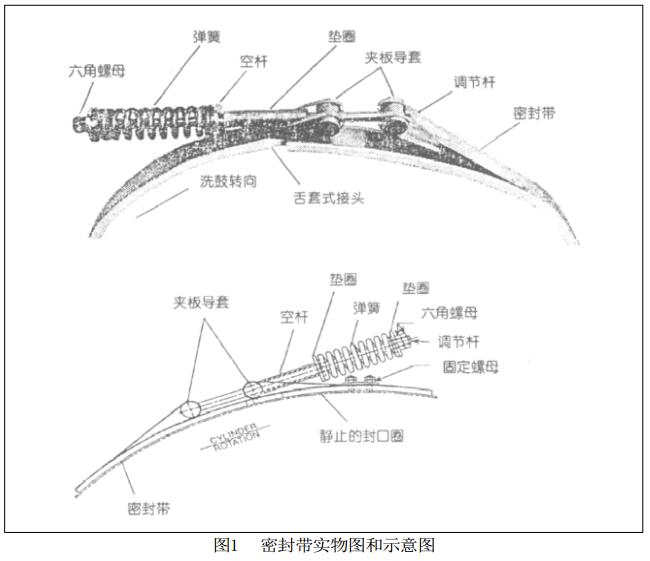

　　1.1.4　密封帶的實物圖、示意圖如圖1所示。

　　1.2 密封帶的位置

　　1.2.1　密封帶在洗漿機的洗鼓與槽體之間，一側覆蓋并固定在封口圈的靜止部分，即與水腿相連接的部分，該圈與洗漿機的槽體固定在一起，在洗漿機運行過程中，該部分靜止不動。

　　1.2.2　密封帶的另一側覆蓋在洗鼓部分的封口圈上。

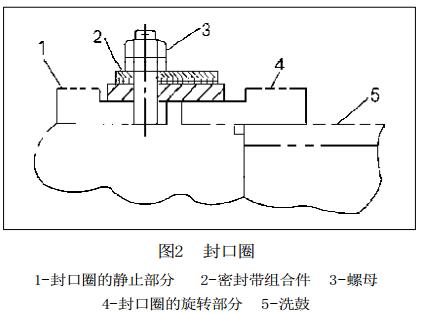

　　1.2.3　為了保證密封帶在洗漿機運行時不致于移位，兩邊的封口圈上有相適應的槽，如圖2所示。

　　2　密封帶的作用

　　2.1 密封帶的作用就是把洗漿機的洗鼓與水腿有效地進行連接，使洗鼓內的液體能順利地通過密封帶流向水腿。

　　2. 2 密封帶的兩端有緊固裝置，用彈簧拉緊，使密封帶能緊緊地包住封口圈的兩部分，保證洗漿機的洗鼓與水腿之間不漏氣。

　　2 .3 密封帶的內層有一定的彈性，并且能被液體潤濕，在它與旋轉的封口圈之間形成水膜，從而達到密封作用，水膜的形成是保證不泄漏的一個重要條件。

　　2.4 密封帶的兩端用彈簧拉緊，在使用過程中，即使密封帶受到一定的磨損，它也能緊緊地包住封口圈的兩部分。

　　3 使用效果

　　3.1 　密封效果好。根據葦漿的特性，普通洗漿機在沒有強制真空的情況下，真空度可能會很低，國內尚未有關于洗滌葦漿而不用強制真空的洗漿機的報導，而CORU-DEK四型洗漿機在洗滌葦漿時不用強制真空，真空度可達到15～25kPa。

　　3.2 密封帶使用和更換方便。更換一只密封帶一般只要30min，僅須打開傳動面的蓋板，松下固定密封帶的兩對螺母，抽出密封帶，然后換上密封帶。不象普通洗漿機更換分配頭那樣費事。

　　3.3 水腿空間大。由于使用密封帶，水腿與洗鼓之間接觸部分可以做得很大(該機此部分直徑達1.6m)，對預防及處理結垢很有好處。該系列洗漿機使用5年來，從未因該部位結垢而影響真空度。

　　3.4 由于密封帶在使用過程中會被逐漸磨損，導至密封不嚴，在洗漿能力不變的情況下，洗漿質量隨磨損的加劇而下降。經過測定密封帶更換前后洗漿機四段出口的洗滌殘堿濃度，可以看出，新密封帶的使用效果明顯優于被磨損的密封帶，更換新帶后四段出口的殘堿濃度平均值由219.5mg/l降至106.5mg/l。

　　4　存在問題與分析討論

　　4.1 IMPCO公司提供的密封帶

　　在選在使用過程中曾發現內層與外層脫離的現象�？赡苁怯捎诓讳P鋼與帆布或化纖等產品粘連不牢，再加上在較高溫度(70～ 95℃ )和堿性(0.1～ 8g/l,按Na2O計)條件下長期運行，脫落是有可能的。外方工程技術人員曾到現場看過，也未說出原因來。

　　經與供應商商討后，后來提供的密封帶，在與靜止的封口圈一側，即與洗漿機槽體相接觸的部分用等距離的1 0 顆螺栓把內外層固定起來，以后未再發生脫落現象。

　　4.2 密封帶的磨損嚴重

　　按理論設計要求6～ 1 2 個月更換一次，但實際生產過程中有時3～ 4個月就發現真空度下降，檢查發現密封帶已經磨損比較嚴重。分析認為：

　　在白由于該系統最初設計用于木漿的洗滌，而木漿的濾水性能大大優越于葦漿，木漿洗滌時可以在較低濃度、較高液位下進行，設計要求洗漿機喂料槽液位控制在1.8m ( 從槽底至液面)以上。當液位在1.8m時，密封帶在液體中的包角約180℃，密封帶有一半置于液體之中。

　　在實際操作過程中，由于葦漿的濾水性能差，液位太高，漿層抽吸時間太短，出漿濃度太低，洗滌質量不能得到保證，所以液位只能控制在1.0～ 1.1m。當液位在1.0m時，密封帶基本上不在液體中。

　　當密封帶置于液體中時，它不僅被潤濕膨脹，而且磨擦系數也降低。相對而言，全不在液體中時，在較高的溫度和較干的狀態下磨損就相對嚴重了。

　　4.3 針對磨損采取的措施

　　4.3.1　利用提高液位的方法，減少內層的磨損，但不太理想，主要是因為出漿濃度低影響洗滌質量。

　　4.3.2　在密封帶的正上方用兩根直徑φ 1 5 m m 的管子向密封帶噴淋液體，它不僅能潤濕整個密封帶，而且也可以提高密封性。加噴淋液后，真空度有明顯提高，由平均17.6kPa提高至26.8kPa。使用周期明顯延長，基本能達到1年左右。

　　4.4 使用國產密封帶

　　使用國產密封帶主要是從降低成本角度考慮，一根進口密封帶報價1070 美元，而國產的最高才3000 元人民幣。但國產的也有缺陷，就是使用周期短，最少的僅幾周，主要問題是內層帶質量不行，用了一段時間后，內層起皺變形，導致真空度下降。

　　5 收獲與體會

　　5.1 CORU - DEK 洗漿機我們是首次使用，雖然有了一定的認識和體會，也獲得了一定的經驗，但是真正用好它，還需要進一步努力。

　　5.2 引進設備和技術最終是為了發展，也應該適合國情，備品國產化是一個很好的途徑。目前我們正在嘗試利用耐磨性能更好的國產密封帶替代進口產品。
